今日驚蟄，是農歷二十四節氣中的第三個節氣，標志著仲春時節的開始。
驚蟄亦是一個和百蟲相關的節氣，民諺有“二月驚蟄抱蠶子”的說法，是說從這天開始，蠶卵準備孵化，待到樹葉漸成濃蔭時，蠶兒剛好孵出。因此本期“線上講壇”我們將聚焦《耕織圖》中“織”的部分，由中國絲綢博物館館員龍博先生，結合“其耘陌上——耕織圖藝術特展”中的部分作品，詳細解讀《耕織圖》中的蠶桑絲織技術。

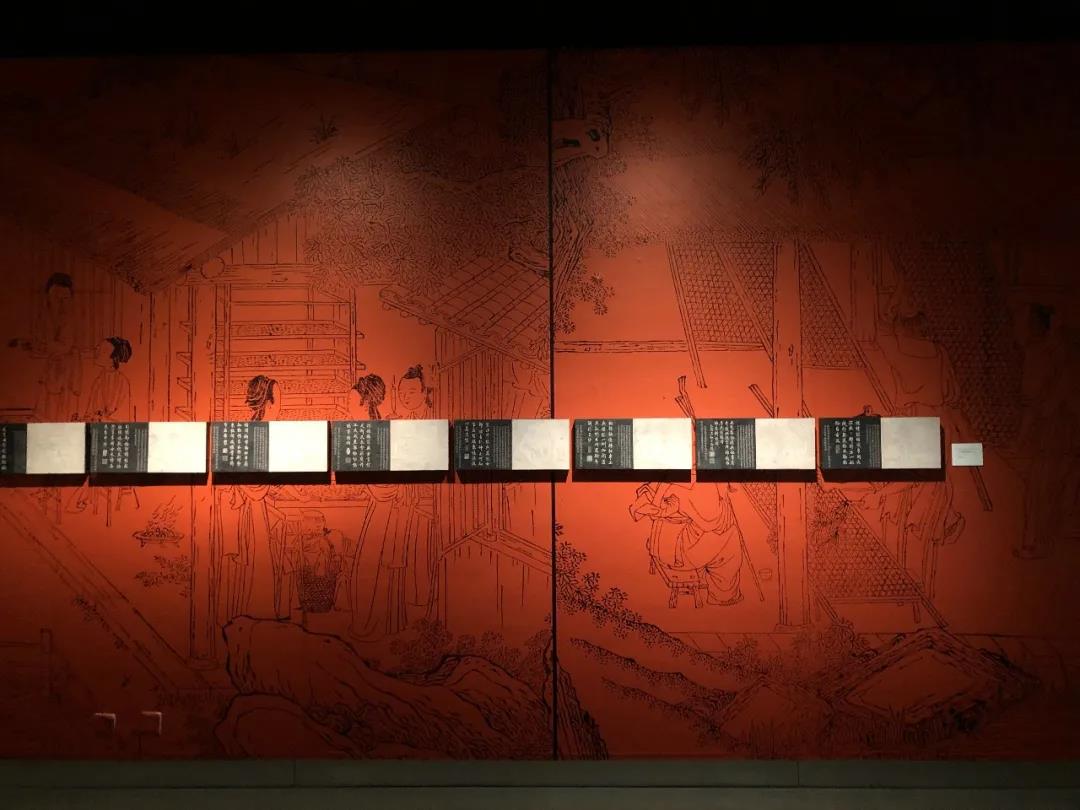

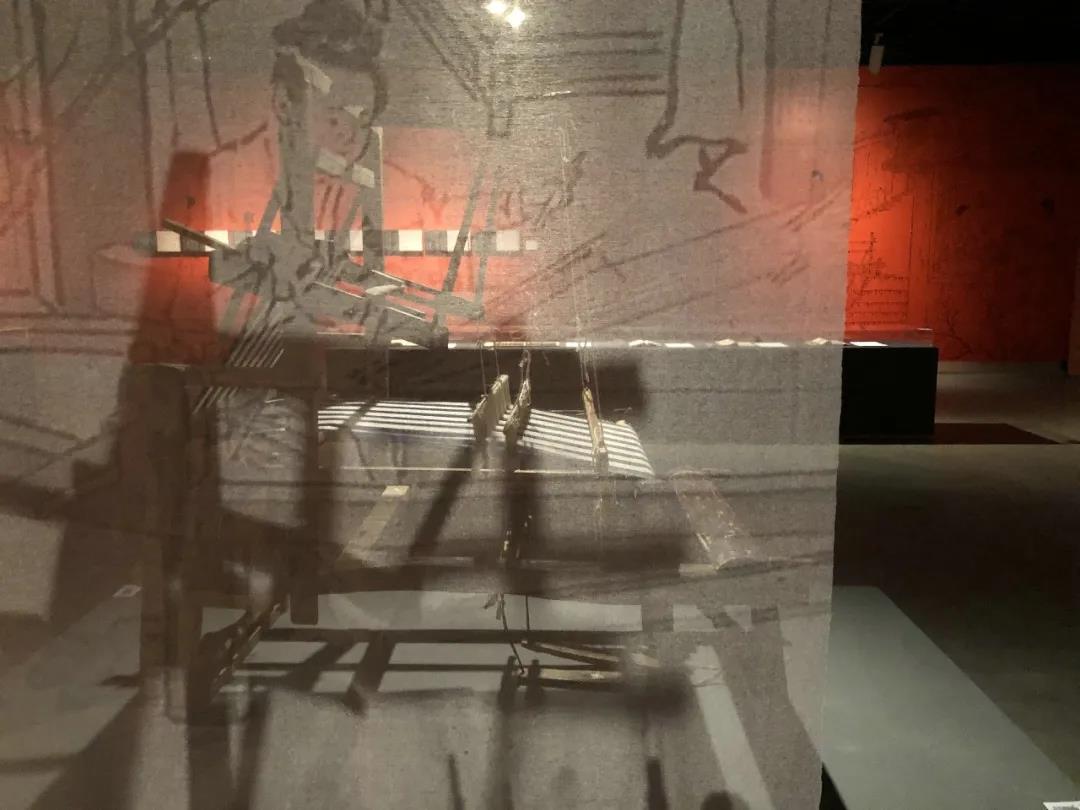

“織”展廳現場
織機展示
小花樓織機模型 66×26×46cm 中國絲綢博物館藏
以線制花本為特征的提花機又稱花樓機，根據花本的大小分為小花樓機和大花樓機。前者又分水平式和斜身式；后者一般為斜身式。機身平直的束綜提花機可稱之為水平式小花樓提花機，主要適宜于織制綾羅紗綢等輕薄型織物，是江南地區常見的提花機型。

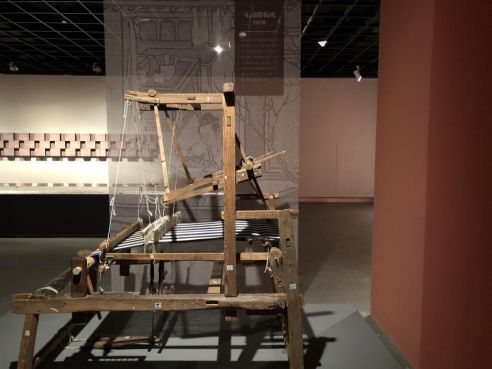

互動踏板機（絹織機）
互動踏板機（絹織機），以踏板替代手來控制綜片提升為特征的素織機，它是織機發展史上的一次質的飛躍。舊時浙江鄉村常見的一種素織物機型，多用于織制絹類織物，故而得名，該機采用兩塊踏板通過互動式提綜機構控制兩片綜，十分簡明。此類織機在清代盛行一時。
主講人簡介：龍博，中國絲綢博物館館員，研究專長傳統紡織技藝。
《耕織圖》中的蠶桑絲織技術
中國絲綢博物館 龍博
《耕織圖》描繪了古代勞動人民耕種和蠶織的場景以及詳細的生產過程，其中“織圖”系統完整的歸納了古代傳統蠶桑絲織的生產流程。雖然自南宋樓璹開創《耕織圖》之后各代都有不同版本流傳，但是其中關于蠶織部分的內容基本類似。
樓璹的《耕織圖》原圖已佚，僅存詩二十四首。今存高宗吳皇后題注本《蠶織圖》一卷，現藏黑龍江省博物館（圖1）。樓璹在《耕織圖》詩中將當時蠶織生產分成二十四事，而吳皇后題注本《蠶織圖》中則有三十三個過程（圖2），兩者略有差異，但它們都反映了當時江浙一帶的蠶織生產工藝的情況，是研究當時蠶織生產技術的寶貴資料。
圖1 吳皇后題注本《蠶織圖》
圖2 吳皇后題注本《蠶織圖》蠶織工藝流程
后世流傳最廣的是焦秉貞繪制的內府刊刻的《御制耕織圖》（圖3），其“織”圖部分刪去《下蠶》《喂蠶》《一眠》三幅，增《染色》《成衣》兩幅，圖序亦有變化，每圖除保留樓圖的五言詩外，另刻康熙帝御制七言詩一首于圖上部。此版“織圖”共計二十三圖，也可將蠶織過程歸納如下（圖4）：
圖3 《御制耕織圖》

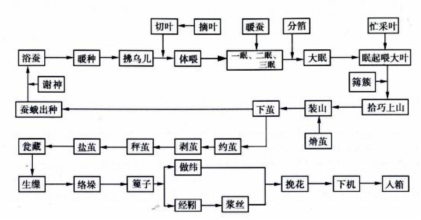

圖4 《御制耕織圖》蠶織工藝流程
通過上述兩個版本“織圖”的比較，我們可以看到從“浴蠶”到“擇繭”“蠶蛾出種”的種桑養蠶技術基本一致，吳本《蠶織圖》在蠶桑養殖上更為詳盡一些，但在這個完整的閉環流程中，二者幾乎沒有差異，而且時至今日我國許多蠶農家中依然遵循著這個生產流程。
同時，從“練絲”之后的織造階段則反映了兩個時代不同的織造技術。吳本《蠶織圖》中“挽花”描繪的是一臺小花樓織機（圖5），其機身平直，中間隆起花樓，花樓上高懸花本，一拉花小廝正用力地向一側拉動花本，花本下連衢線，衢線穿過衢盤托住，下用衢腳使其垂懸于坑?；乔坝袃善鼐C，地綜通過鴉兒木用腳踏板踏起?？棛C(jī)用筘，筘連疊助木以打緯。這是一種唐代已經出現的束綜提花織機，唐代元稹《織婦詞》中描寫荊州貢綾戶“變緝撩機苦難織”，指的就是束綜提花機。從《蠶織圖》的地理、歷史背景及圖中描繪來看，這是一臺典型的綾機，織作的是平紋地上顯花的提花織物。這臺綾機與明代宋應星《天工開物》中花樓機（圖6）的原理相同，但結構較為簡單，主要是地綜部分只有兩片起綜，沒有伏綜，是我國現存最早的束綜提花機圖。
圖5 吳本《蠶織圖》的水平式小花樓織機
圖6 《天工開物》 花機圖
在焦秉貞版《御制耕織圖》中，描繪的則是束綜提花織機的頂峰——大花樓織機，其代表機型是南京妝花機（圖7），特點在于花本大，耳子線多達10余萬根，普通小花樓甚至采用多扒花也無法滿足需要。因此，大花本被再次分離出來，形成環狀，懸掛于機后，并將其與機頂上的衢線形成一一對應的關系。這樣，每拉動一根耳子線，織機上的衢線就帶動經絲而提升，形成開口。這一根耳子線用過之后就把它轉移到線制大花本的最后位置，這樣就能使圖案得到循環重復。

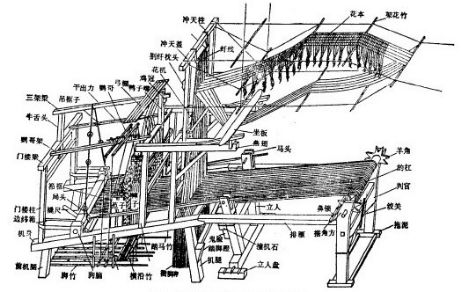

圖7 南京妝花機
有趣的是，焦秉貞版“織圖”及其摹本中的大花樓織機存在值得注意的地方（圖8），在大花樓織機上方拉花的織工背后，本應是連續的環式花本不知為何看似已經斷開，耷拉的垂于一根橫桿之上。

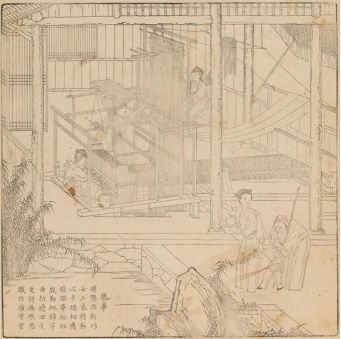

圖8 焦秉貞版《御制耕織圖》中的“攀華”
束綜提花機上最復雜、最奇特的部分是花本。關于挑花結本，宋應星在《天工開物》中有一段十分經典的解釋：“凡工匠結花本者，心計最精巧。畫師先畫何等花色于紙上，結本者以絲線隨畫量度。算計分寸秒忽而結成之。張懸花樓之上，即結者不知成何花色，穿綜帶經，隨其尺寸、度數提起衢腳，梭過之后居然花現?！边@種線制的花本到后來就發展成賈卡提花機上的紋版，用打孔的紙版和鋼針來控制織機的提花，打孔的位置不同，織出的圖案也就不同。再后來，有孔的紙版又啟發了電報信號的傳送原理，這就是早期計算機的雛形。
另外，在現藏于美國克利夫蘭博物館宋代梁楷本《蠶織圖》還能看到當時的平素類織機圖像（圖9），這是一種單動式踏板織機，即一種以兩塊踏板分別控制兩片綜片提升從而控制開口的織機，又可稱為單動雙綜雙躡機，這種原理的織機在漢代就已出現，至今在我國少數民族地區和周邊的韓國、日本等地仍有保留和使用。
圖9《蠶織圖》中的素織機 傳南宋梁楷本 美國克利夫蘭博物館藏
此外，宋代是羅織物的生產高峰時期，從傳世的另一幅宋人《耕織圖》中，描繪了一張小花樓的花羅機（圖10）?；_機的形制與綾機基本相似，但裝置了雙經軸，機前裝有四片綜（兩片素綜和兩片絞綜）。兩片絞綜各由一片基綜和一片半綜組成，兩個半綜的環又各從外側穿入基綜的下口后相互鉤連。這種兩片結構完全相同、半綜相互鉤連的絞綜為對偶式絞綜。機身中有花樓，提花綜絲從機頂垂至衢坑，提花小廝在花樓上提花，織工腳踩踏桿，一手推筘，一手引梭?？椩鞎r(shí)機前的素綜和絞綜起絞紗孔眼的地組織，而花樓的提花束綜提織各種花紋。機后使用雙經軸，是為避免絞經和地經因張力不同引起織縮不同而特意設置的。
圖10《耕織圖》中的提花羅機 南宋 中國國家博物館藏 北京
總體而言，從不同版本的《耕織圖》可以看出，蠶桑養殖技術在歷代并無太大變化，而織造技術卻在不斷的發展。并且，每個朝代都具有當時的時代特點?！陡棃D》真實地反映了當時的蠶織技術，而織造技術決定了織物的品種，這也可以從歷代的絲織品文物中得到反證。
參考文獻：
1. 陸敬嚴、華覺明：《中國科學技術史·機械卷》，科學出版社，2000年。
2. 趙豐：《中國絲綢通史》，蘇州大學出版社，2005年。
