2013年初，經國家文物局批準，成都市文物考古工作隊和荊州文物保護中心組成聯合考古隊對位于成都市金牛區天回鎮的一處西漢時期基地進行了搶救性發掘，共發掘4座西漢時期土坑木槨墓，出土大量漆木器、陶器，以及少量銅器和鐵器等。其中2號墓葬（M2）中一底箱發現四架提花織機模型以及其它紡織工具模型和15個紡織工匠彩繪木俑（圖1）。墓葬位于成都市金牛區天回鎮土門社區衛生站東側，當?shù)厮追Q“老官山”。墓葬形制和墓內出土器物與鳳凰山木槨墓的非常接近，其墓葬年代推測在景（157-141BC）、武（141-88BC）時期[1]。

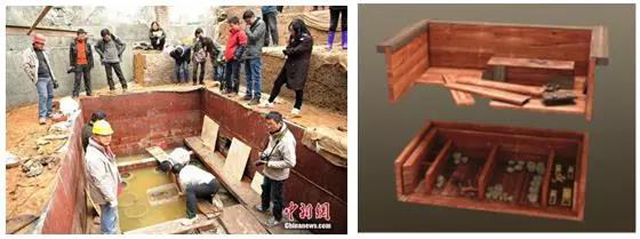

圖1 老官山2號墓
織機出土情況
M2北底箱出土四部織機模型，由竹木構成，結構復雜、清楚，部件上殘存有絲線和染料，是參照原織機制作的縮小模型（圖2）?？棛C(jī)上的彩色絲線說明了這是先染后織、經絲顯花的織錦，此次考古發現是目前出土的最完整的早期提花織機實物資料。
圖2 出土方位圖
出土的提花機結構屬于多綜式提花機（圖3），就是用多片綜片來進行提花，織出的圖案往往呈扁長形，正與戰國到漢代的織錦圖案相一致。其中一部織機（編號186）略大，尺寸是：長85、寬26、高50cm，其他三部（189、190、191）連桿型略小：長63、寬19、高37cm。但其傳動方式卻可以分為兩類（表1），出土織機186為一類，我們稱為滑框型，190、191、192為另一類，稱為連桿型。

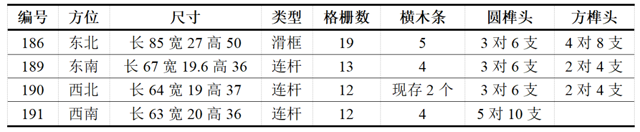

表1四臺提花織機模型相關參數

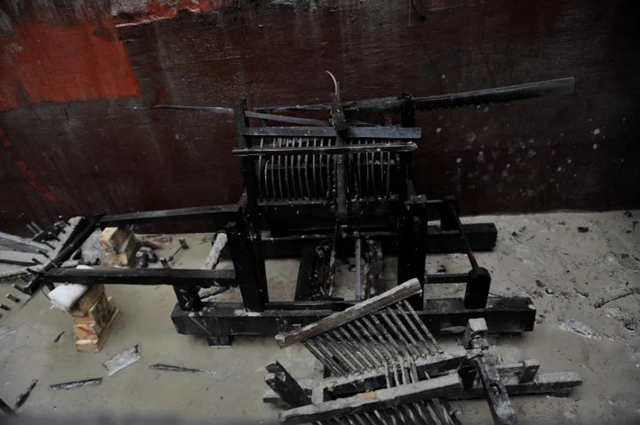

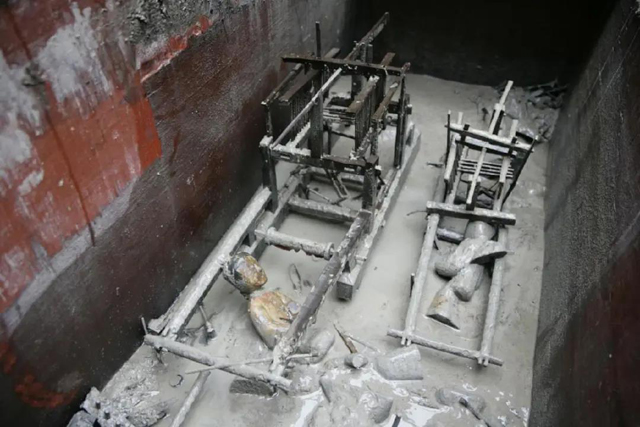

圖3 兩種類型織機出土場景
織機的操作以經緯線為主，經線布于機上，緯線由梭引織入，通過經緯交織形成織物。提花織機需要根據紋樣規律準確的將對應的經線提起后，織入相應的緯線，才能形成提花織物。老官山織機上最為復雜的系統就是提花綜片，它是利用多個綜片將紋樣信息儲存再釋放的裝置，是形成提花織物的主要部件。根據它們的織造原理和機械傳動方式，這四臺提花織機總體可稱為一勾多綜提花機，前者可稱為滑框式一勾多綜提花機，后者可以稱為連桿式一勾多綜提花機。
織機機構復原
由于成都老官山漢墓屬于飽水墓葬（圖4），出土的織機模型及相關紡織工具均為竹木材質，出于文物保護的目的，經現場考古發掘完成、提取相關文物后，需要迅速進入文物保護流程。在荊州文物保護中心的指導下，織機模型被拆散浸在脫水試劑中進行緩慢脫水（圖5）。

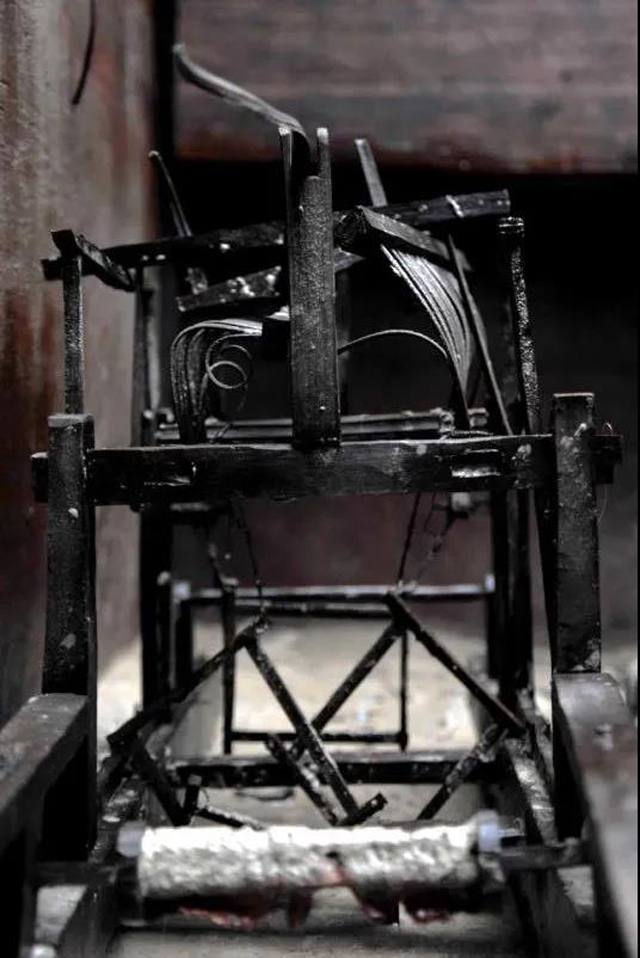

圖4 滑框式多綜織機186出土情景
圖5 完成脫水保護后的成都老官山漢墓出土織機模型原件
成都博物院對成都老官山漢墓出土的四臺織機模型及相關文物進行了整理和測繪（圖6），包括織機部件、整經搖緯等輔助工具、進行紡織生產的各種木俑等。

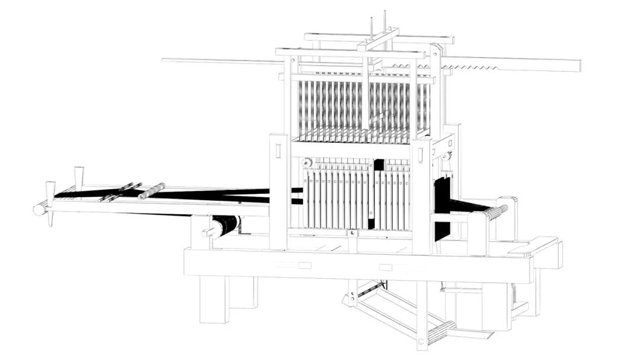

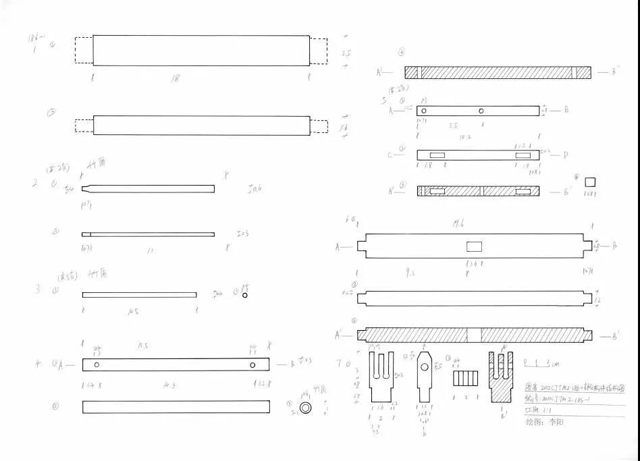

圖6 成都老官山漢墓出土提花織機模型測繪圖紙
同時，在對出土織機模型及相關文物整理與測繪的基礎之上，成都博物院對老官山漢墓出土織機模型的木材材質進行了分析檢測（圖7），得知織機模型的木材材質較為多樣化，間接說明當時制作模型時的原料選材比較隨意。
圖7 織機模型木材材質的分析檢測
根據成都博物院提供的測繪數據，在3dMax和AutoCAD軟件中進行建模，結合考古發掘時現場的照片和視頻資料，重新拼接組合出3D模型（圖8-10）。
圖8 滑框式多綜織機的3dMax模型

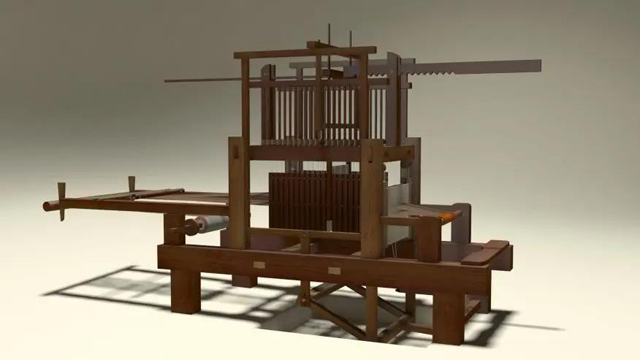

圖9 滑框式一勾多綜提花織機三維效果圖

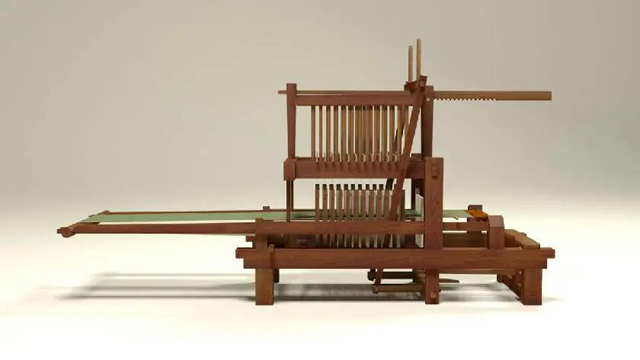

圖10 連桿式一勾多綜提花織機三維效果圖
根據搭建的模型，并結合傳統紡織機械的一般性結構，首先可以清晰的分解出機架、經軸、卷軸等固有部件，如圖11所示紅色部分是織機的機架，用于支撐織機的主要部件。黃色部分是承載滑框的導槽，以及支撐藍色部分柵欄的重要部件。
圖11 滑框式多綜提花機結構圖
一般來說，在復原一臺傳統織機的機構時需要首先考慮的是完成織造工作應有五大運動：送經、卷曲、開口、引緯、打緯。送經與卷曲是原料與成品在經向的傳送，引緯和打緯是將緯線輸入并且織入織物，而開口則決定了交織的規律、交織的方法，織造中所有的奧秘均在于開口的控制之中，這是中國古代對于織造技術中最為重視的內容，也是我們分析和復原古代織機時最為重視的內容。并且提花機的開口是地綜與花本配合運動，所以在設計織機時更為重要。
首先，從送經和卷曲入手，找出經軸和卷軸。
東漢王逸《機婦賦》載“勝?gòu)?fù)回轉，剋像乾形?！逼渲小皠佟睘椤皹|”的假借字，根據《說文》木部：“榺，機持經者也”?！度齻}(cāng)》曰：“經所居機榺也”?！痘茨稀镎撚?xùn)》：“后世為之機杼勝複以便其用，而民得以揜形御寒?！??！斗窖浴肪戆斯弊ⅲ骸皠?，所以纒絍”?！兑琢帧肪砥撸骸翱椏|未就，勝折無后”。《列女傳》名榺為樀：“樀謂勝也”。《集韻》：“樀，機上卷絲器”。這里的“勝”或“榺”是指織機上的經軸，又參考王?先生的研究[2]得知現今安陽小屯小營均稱經軸為榺，而且經軸通常以榺花（四川稱為“羊角”）固定。榺花在出土的陶器、棺石雕刻，以及歷史文獻中關于玉勝、華勝等婦女裝飾物的記載都說明了這種八角星紋形制的榺花的重要地位?！皬?fù)”通“椱”、“複”、“復”，《說文》木部：“椱，機持繒者”。其中，繒是指已經織好的帛?！独M傳》曰：“椱即軸是也。吾鄊至今呼之?？曢L(zhǎng)則榺去織工遠，故以椱卷之，以鍵轄之，便再織也”。這里作者說到他的家鄉稱“椱”為“軸”，而且提到了“椱”之功用，它是用于卷取織工胸前已拿緯線穿經打筘之后織好的繒帛；另外，還指出了用于“轄”制“椱”的“鍵”，也就是每次卷取動作完成之后用“鍵”將卷軸固定牢靠，調整經線張力之后以便織工繼續織造。
孫毓棠先生關于“剋像乾形”的解釋是經軸（榺）、后軸、卷軸（椱）這三者都是軸形，而且等長平行排列在經線的方向上，從上面看與八卦中的乾（≡）極為相像。以及“三軸列布，上法臺星?！敝械摹叭S”亦是指榺、椱、后軸組成的三軸。如圖12所示，經線從經軸引出，繞過后軸（張力調節軸），再到機前的卷軸。
圖12 老官山提花織機經線示意圖
為了將經緯兩個系統的絲線交織成為一件織物，通過綜線將經線按照織物組織規律分開成為上下兩層，形成梭口，這個就是開口。再將緯線織入梭口，并打緊緯線，完成一次織造運動。
從考古發掘現場的照片中可以看到，還有幾個長方形綜框仍然懸掛在織機中部，如圖13所示。這類綜框與現今傳統提花織機的綜框一樣，我們也稱為綜片，由綜線和綜框構成，綜線圈繞固定在綜框之上。經線穿過綜線形成的綜口可以被提升，形成相應開口。
圖13 滑框式多綜提花織機局部
成都老官山漢墓出土的多綜式提花織機有自身特點，地部織造部分的綜片是由機身前柱之上附有一對滑輪上掛兩片綜作為地綜，是一種互動式地綜（圖14），形成平紋地部組織。機架前柱下有一橫檔，上有軸承，可承兩根踏腳桿，分別連于地綜下方，踏下一桿，拉下一綜，則提起另一綜。

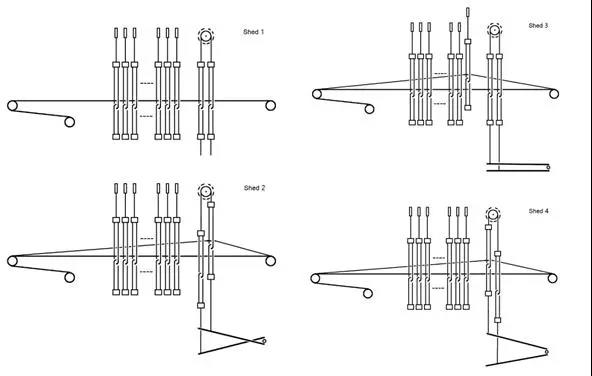

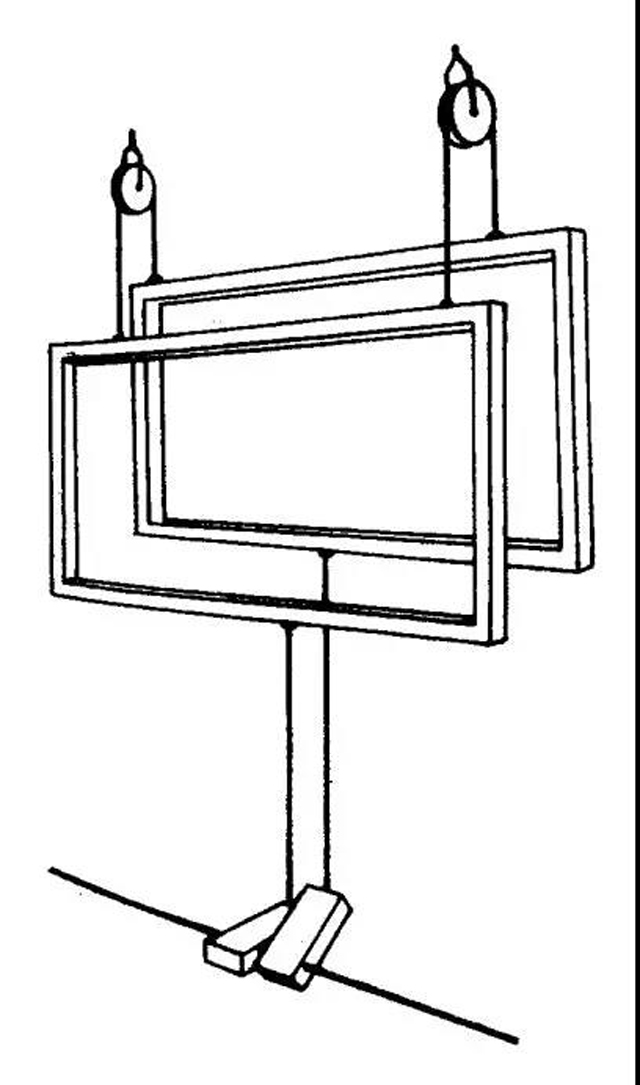

圖14 互動式地綜
提花織造部分的綜片（圖15）與動力提升機構之間不是直接相連的，而是將每一個綜片通過繩索與對應的一個提升片連接，在綜片提升時，作用力首先由提升片承受。

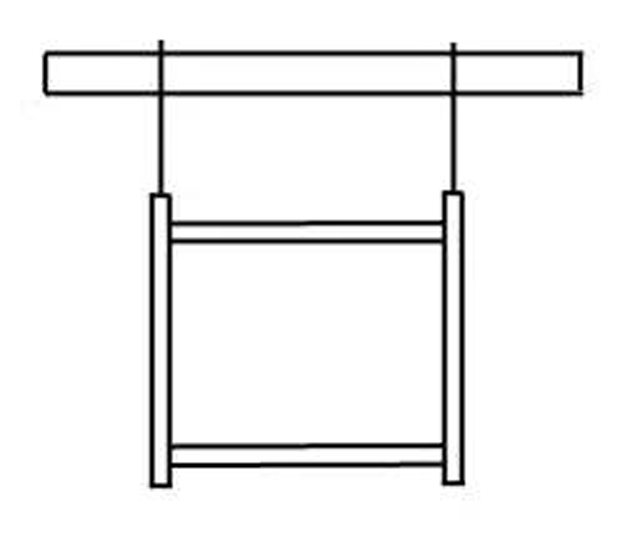

圖15 提花綜片
滑框式一勾多綜提花織機的綜片是靠一對勾子提升，這對勾子固定在一根圓木上，圓木上左右開兩孔，從孔中穿過一對引導雙勾（圖16）做上下垂直運動的木片，暫命名為雙叉，主要起導向和定位的作用。
圖16 雙勾
上圖還可以看到橫向有一個帶齒的橫梁，其齒槽與提花綜片的相對位置一一對應，它的作用是在其沿織機前后移動方向上可以準確選擇到對應的提花綜片，我們稱為選綜齒梁（圖17）。

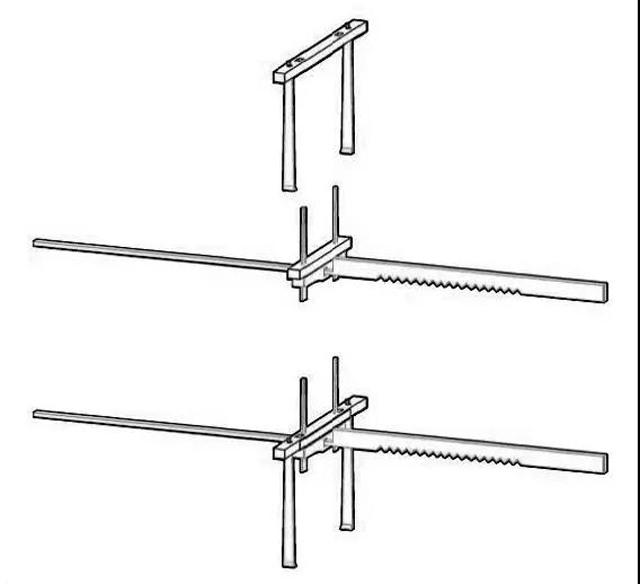

圖17 選綜齒梁
提花織造部分的提升作用力是通過織工腳踩一個中軸式踏板（圖18），經過機構頂起滑框，滑框同時向上頂起選綜叉橋，叉橋綁定了雙勾，雙勾就將提升片連接的綜片提升起來。

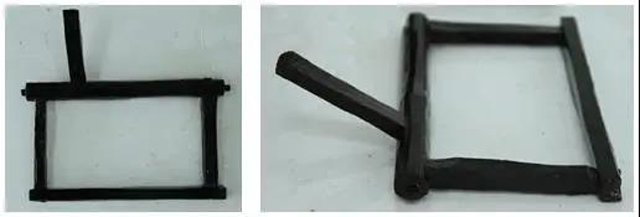

圖18 中軸踏板
織造原理
在出土的四臺模型中，最大的一臺（編號186）是滑框式多綜織機（見圖19），它的動作原理[3]如下（見圖20）。

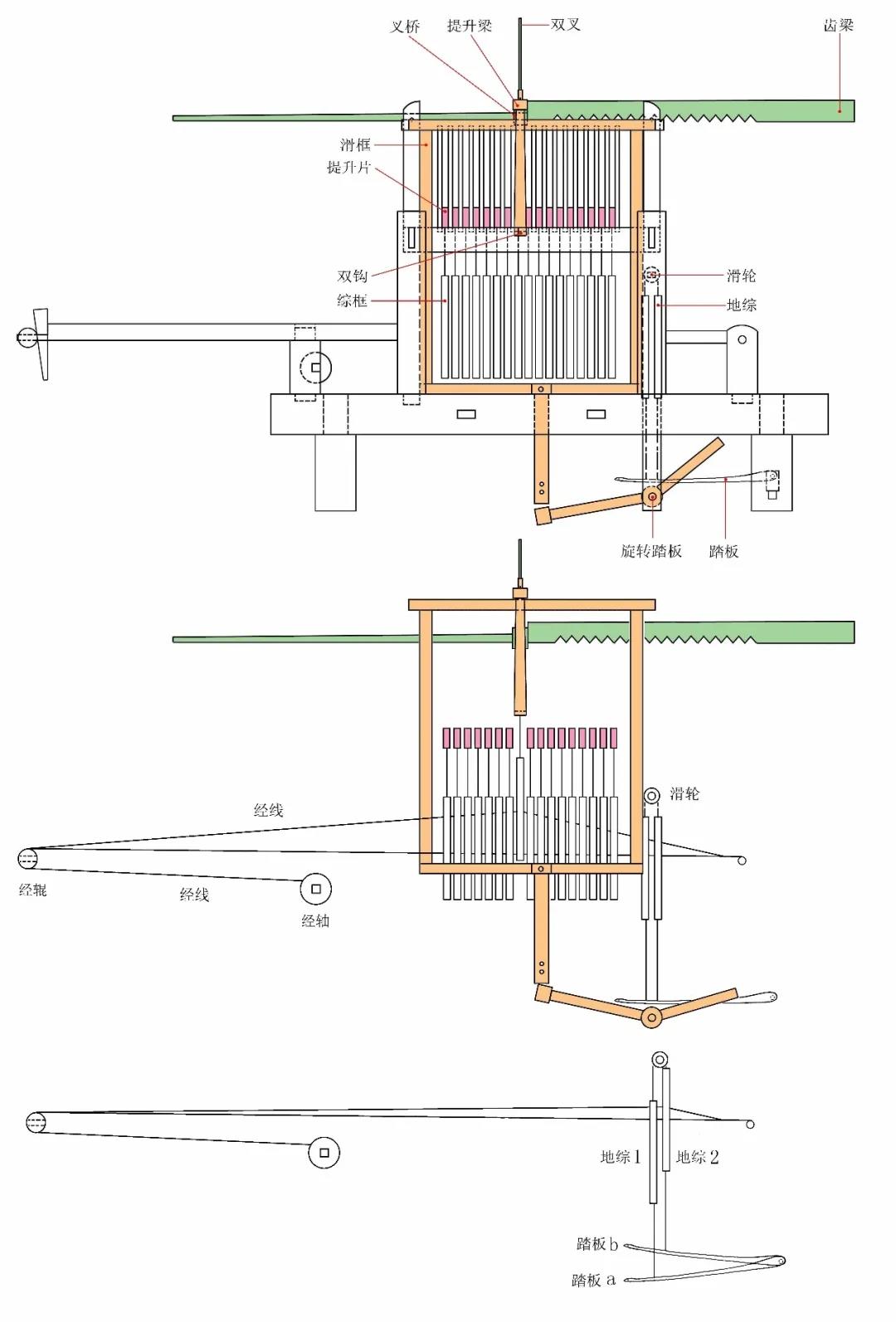

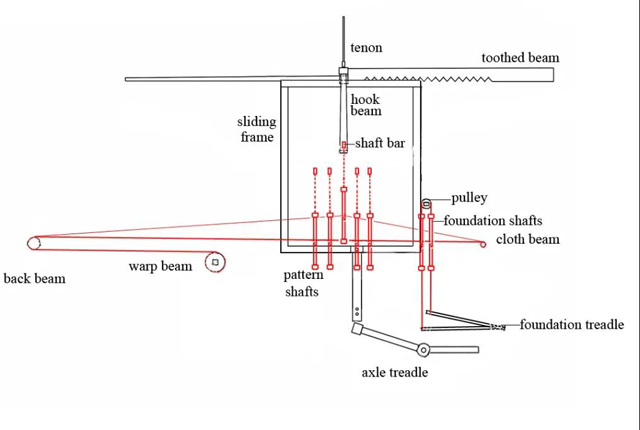

圖19 滑框機構示意圖
圖20 滑框式織機的動作原理

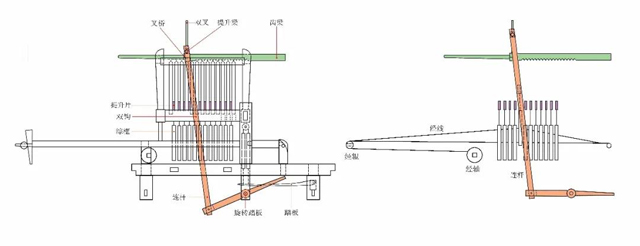

在出土的四臺模型中，其他三臺（編號189、190、191）是連桿式多綜織機（見圖21），它的選綜機構和動作原理、地綜的提升原理與滑框式多綜織機相同，紋綜的提升原理不同（見圖22）。踏下旋轉踏板，連桿上升，連桿上的鉤頂起提升片，完成一個提花開口。

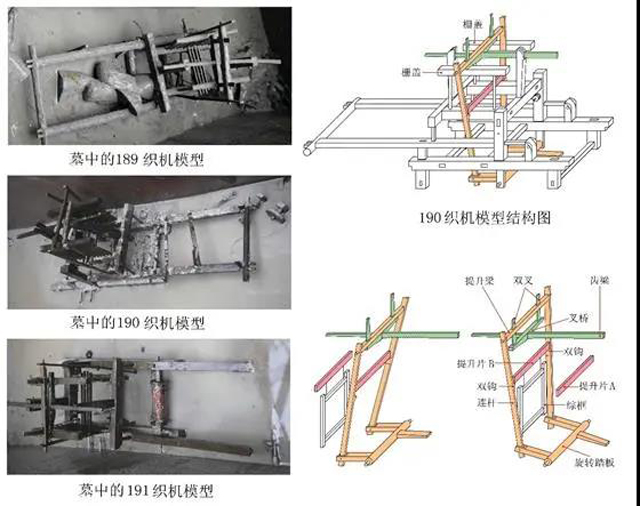

圖21 連桿式多綜織機結構圖
圖22 連桿式多綜織機動作原理
織造步驟如下：
1、移動選綜齒梁，與齒梁相連的叉橋上的雙叉推動提升梁到相應的位置，使提升梁上懸掛的雙鉤對準下面的需要提起的提升片。
2、踏下旋轉踏板，頂起滑框，因?yàn)樘嵘夯钐自陔p叉內，滑框頂起提升梁使其成垂直運動，雙鉤鉤住提升片從而提起綜框，完成一個經錦的提花開口。
3、踏下地綜踏板a，地綜1下降通過滑輪提起地綜2，完成一個經錦的一個平紋開口。
4、移動選綜齒梁一齒使雙鉤對準下一片提升片。
5、踏下旋轉踏板，提起下一片綜框，完成一個經錦的下一個提花開口。
6、踏下地綜踏板b，地綜2下降通過滑輪提起地綜1，完成一個經錦的另一個平紋開口。
織機復原

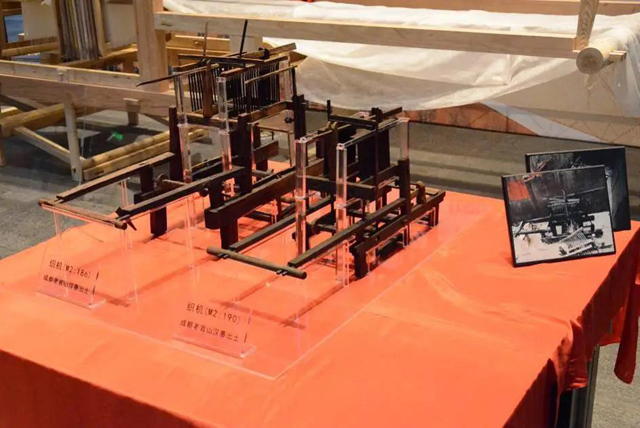

結合文獻資料與相關文物數據，通過逐個部件的解讀和研究論證，已經基本掌握四臺織機的機械構造和織造原理，進而展開了織機模型（圖23）的復制工作，中國絲綢博物館現已制作了老官山漢墓整個織造工坊的模型（圖24）。

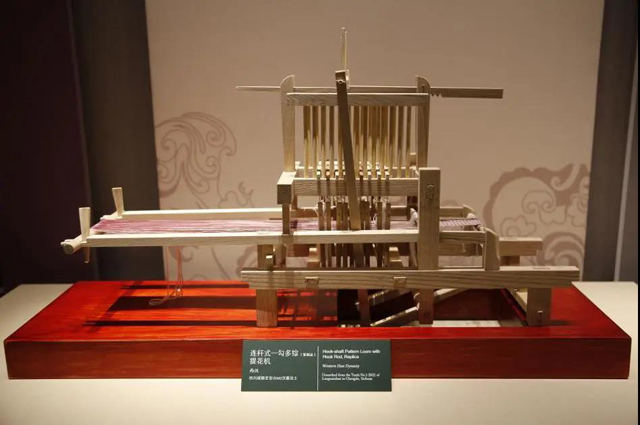

圖23 連桿式一勾多綜提花織機模型復制品
圖24 老官山2號墓多綜提花織機與相關文物模型復制品
在織機模型復制研究的基礎上，結合3dMax和AutoCAD軟件拼接組合和相應的分析研究，根據可操作性放大復原了一臺滑框式一勾多綜提花織機（圖25-26），并且在織機上成功復制了交龍對鳳紋錦，展示在中國絲綢博物館。另外復原了一臺連桿式一勾多綜提花織機，在織機上成功復制了“世毋極錦宜二親傳子孫”錦，展示在成都博物館（圖27-28）。根據歷史與背景研究的成果，分析選取具有代表性的蜀錦文物，制訂技術路線和技術參數；利用這類織機及其裝造復制出典型的經錦織物。

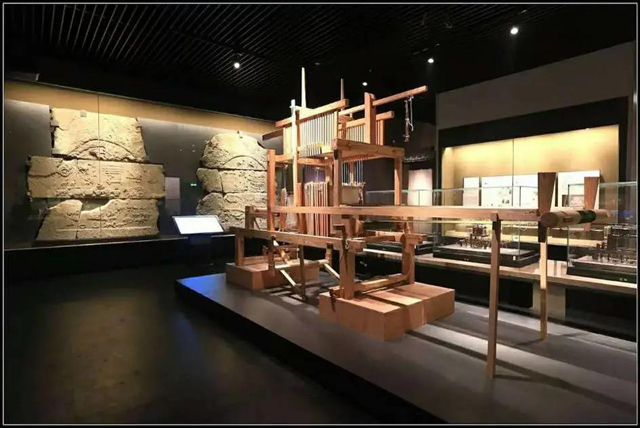

圖25 滑框式一勾多綜提花織機

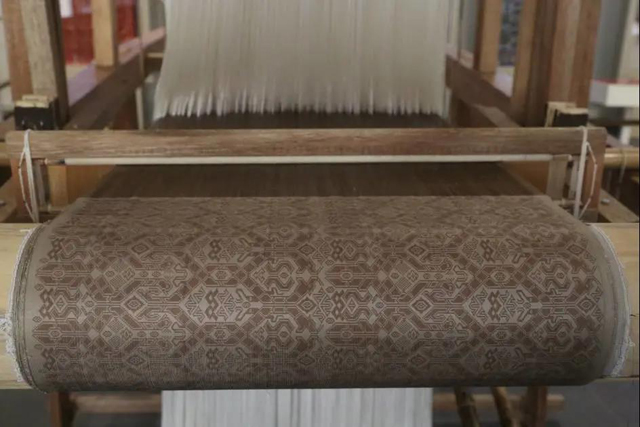

圖26 滑框式一勾多綜提花織機織造的經錦

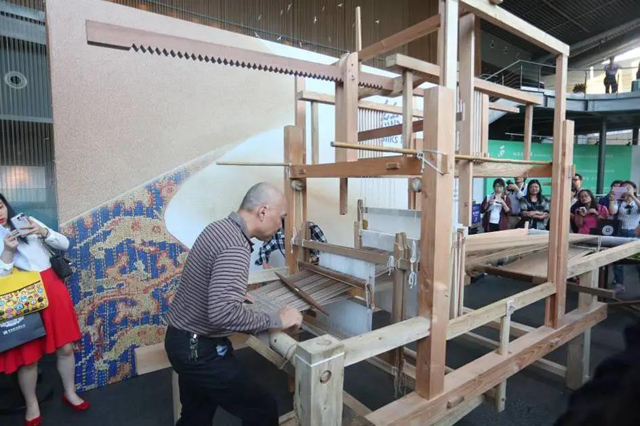

圖27 連桿式一勾多綜提花織機

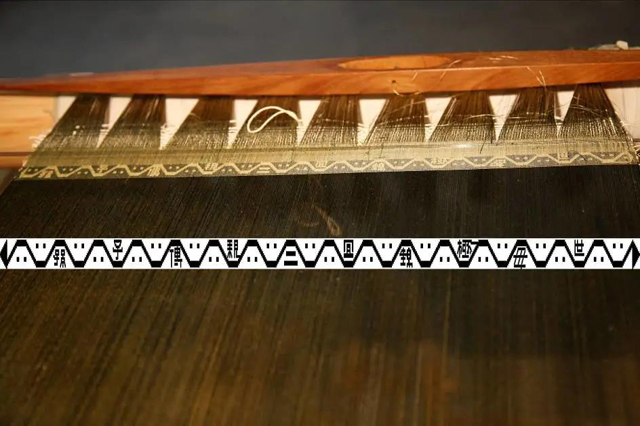

圖28 連桿式一勾多綜提花織機織造的經錦
成都老官山漢墓出土織機模型是截至目前為止世界上最早的提花織機，也是目前出土的最完整織機實物資料，具有明確的考古出土信息，填補了中國乃至世界紡織史和科技史的空白。本次考古發現出土的完整織機是傳統手工業最高水準的實物體現，也是傳統智慧的象征，代表了當時紡織工業的最高水平。老官山提花織機運用機械的方法可重復進行批量生產，不同于西方以手工為主的毛紡織業傳統，在世界紡織史上居于領先地位，它開創了大批量提花織錦生產的先河，為絲綢之路上的絲綢貿易奠定了技術基礎，留下了五彩繽紛的物質文化遺產。
參考文獻：
[1]成都文物考古研究所,荊州文物保護中心. 成都市天回鎮老官山漢墓[J]. 考古, 2014(7):59-70.
[2]王?,趙豐.王?與紡織考古[M].香港:藝紗堂/服飾工作隊,2001:1-191.
[3]羅群. 成都老官山漢墓出土織機復原研究[J].文物保護與考古科學,2017,(5),26-31.
