2014-9月-12日發布 2014-9月-13日實施
中國絲綢博物館 發布
ZSB 003-2014
目 次
3.3 X射線熒光光譜分析..................................................................................... 1
6.1 金屬纖維形貌信息提取................................................................................. 2
6.2 金屬纖維元素信息提取................................................................................. 2
ZSB 003-2014
前言
本標準的附錄A為規范性附錄。
本標準為紡織品文物保護國家文物局重點科研基地內部標準。
本標準于2014年首次發布。
本標準規定了紡織品文物保護在采集金屬纖維信息時的相關術語、采集內容、圖片格式、記錄方法和規則。
本標準主要適用于以便攜式顯微鏡Scalar和X射線熒光光譜分析采集紡織品文物金屬纖維的記錄。
下列文件中的條款通過本標準的引用而成為本標準的條款。凡是注日期的引用文件，其隨后所有的修改單（不包括勘誤的內容）或修訂版均不適用于本標準，然而，鼓勵根據本標準達成協議的各方研究是否可使用這些文件的最新版本。凡是不注日期的引用文件，其最新版本適用于本標準。
GB/T 8693-2008 紡織品 紗線的標示
3 術語和定義
下列術語和定義適用于本標準。
金屬纖維特指古代紡織品中常用的金銀線。
Scalar是一種掌上便攜式顯微鏡，對指定區域進行放大并拍攝提取圖像信息，根據安裝不同的鏡頭可調節放大倍數，一般為10到200倍。
3.3 X射線熒光光譜分析 X Ray Fluorescence
X射線熒光光譜分析(XRF)是一臺典型的X射線熒光儀器，它由激發源（X射線管）和探測系統構成。X射線管產生入射X射線（一次X射線），激發被測樣品。受激發的樣品中的每一種元素會放射出二次X射線，并且不同的元素所放射出的二次X射線具有特定的能量特性或波長特性。探測系統測量這些放射出來的二次X射線的能量及數量。然后，儀器軟件將探測系統所收集到的信息轉換成樣品中各種元素的種類及含量。
4 信息采集設備
掌上便攜式顯微鏡Scalar（Anyty ViewTer500；）
便攜式X射線熒光光譜分析（ThermoFisher NITON XL3t950-HE，美國熱電）
5 原理
X射線熒光是原子內產生變化所致的現象。一個穩定的原子結構由原子核及核外電子組成。其核外電子都以各自特有的能量在各自的固定軌道上運行，內層電子（如K層）在足夠能量的X射線照射下脫離原子的束縛，釋放出的電子會導致該電子殼層出現相應當電子空位。這時處于高能量電子殼層的電子（如：L層）會躍遷到該低能量電子殼層來填補相應的電子空位。由于不同電子殼層之間存在著能量差距，這些能量上的差以二次X射線的形式釋放出來，不同的元素所釋放出來的二次X射線具有特定的能量特性。這一個過程就是我們所說的X射線熒光（XRF）。
6 采集步驟
6.1 金屬纖維形貌信息提取
采用掌上便攜式顯微鏡scalar對紡織品文物金屬纖維進行顯微圖像采集，獲取組織結構、紗線、纖維和污染物的形貌信息。找到金屬纖維較為集中的區域，在上方放置一片透明膠片用于保護文物本體，再將掌上便攜式顯微鏡scalar置于測試區域上方，對金屬纖維進行顯微圖像采集，放大倍數為30-60倍。
6.2 金屬纖維元素信息提取
采用X射線熒光光譜分析獲取金屬纖維的元素成分信息，對紡織品文物金屬纖維進行定性分析，選取金屬分析模式，并且打開小孔模式；因小孔模式可針對區域較小的樣品，被測試區域的直徑為3mm，所以，我們選擇紡織品文物金屬纖維測試點的區域直徑應當選取大約為3mm的測試點。在測試點下方放置屏蔽板，確保測量結果的準確；用透明膠片覆蓋測試區域，確保儀器不直接接觸到文物，將儀器前端置于測試點，通過儀器顯示屏觀察紡織品文物的表面信息，確認測試點是否處于測試窗口，扣住扳機開始檢測，大約60秒后聽到提示音，松開扳機結束。
7 實驗報告
實驗報告需給出實驗過程的下述要點：
a） 被測試樣的來源和名稱
b） 檢測方法的說明
c） 檢測出金屬纖維的形貌和元素信息
附錄A
（資料性附錄）
紡織品金屬纖維信息采集示例
A1 形貌信息（60倍）
便攜式顯微鏡Scalar圖片
A2 元素信息

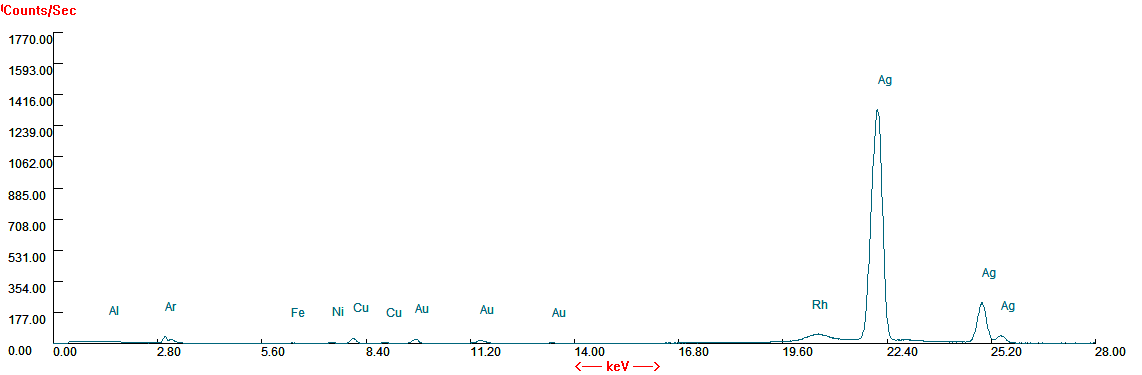

便攜式X射線熒光光譜分析結果譜圖
