2014-9月-8日發布 2014-9月-9日實施
中國絲綢博物館 發布
ZSB 002-2014
目 次
前言
本標準的附錄A為規范性附錄。
本標準為紡織品文物保護國家文物局重點科研基地內部標準。
本標準于2014年首次發布。
本標準規定了紡織品文物保護在采集顯微圖像時的相關術語、采集內容、圖片格式、記錄方法和規則。
本標準主要適用于以三維視頻顯微鏡采集紡織品文物圖像的記錄。
下列文件中的條款通過本標準的引用而成為本標準的條款。凡是注日期的引用文件，其隨后所有的修改單（不包括勘誤的內容）或修訂版均不適用于本標準，然而，鼓勵根據本標準達成協議的各方研究是否可使用這些文件的最新版本。凡是不注日期的引用文件，其最新版本適用于本標準。
GB/T 8693-1988 機織物 一般術語和基本組織的定義
GB/T 11821-2002 照片檔案管理規范
3 術語和定義
下列術語和定義適用于本標準。
3.1 織物組織 weave
織物組織是指織物中經緯線相互交織的規律。其中，平紋、斜紋和緞紋是最常用的，也是構成其它組織的三種基本結構，稱為三原組織。
3.2 組織循環 repeat of weaving structure
織物中經緯線交織之處稱為組織點。經組織點和緯組織點的排列規律在織物中每重復一次所需的絲線根數稱一個組織循環（或完全組織）。
3.3 織物密度 fabric density
織物密度是指織物單位長度中所排列的絲線根數，分經密和緯密兩種?？椢锏拿芏韧ǔＲ?/span>1dm中的紗線根數（根/dm）或1cm中的紗線根數（根/cm）為計量單位。
3.4 紗線捻向 direction of twist
紗線捻向是指絲線加捻的方向。根據加捻回轉方向的區別，紗線的捻向有Z捻和S捻兩種。
3.5 紗線投影寬度 yarn diameter
紗線的投影寬度即為紗線的直徑，指紗線表觀不計毛羽的直徑。
3.6 提花織物 patterned textile
提花織物即是由兩種以上的組織按圖案設計的需要組合起來，從而形成各種圖案的織物。
3.7 重組織 compound weave
重組織為基礎組織的立體組合，通常有表里兩種組織，相互轉換而顯示圖案。
4 圖像采集設備
三維視頻顯微鏡（VHX-2000C，日本基恩士）
5 圖像采集范圍
采集紡織品文物的不同種類纖維和經緯紗線的縱向形貌，以及不同織物組織結構的顯微圖像。
6 圖像采集標準
6.1 圖像規格
6.1.1 圖片規格
紡織品文物纖維、紗線及組織結構的圖片均為JPEG格式；寬度1600象素，高度1200象素；分辨率300象素/英寸，寬度13.55厘米，高度10.16厘米。
6.1.2 標尺設定
設置圖片顯示標尺。標尺長度宜占整張圖片寬度的1/5至1/3，標尺顏色為藍色，字體為白底黑字羅馬體，標尺位置居于圖片右下角。
6.1.3 鏡頭參數
設置圖片顯示鏡頭參數，字體為白底黑字羅馬體，位于圖片右上角。
6.2 纖維
6.3 紗線
6.3.1 采集紡織品上不同織物的經、緯紗線100倍的清晰圖像。
6.3.2 測量不同紗線的投影寬度。選擇五個以上不同位置進行測量，取其平均值。
6.3.3 測量標線以藍色表示，測量圖片單獨保存。
6.4 組織結構
6.4.1 采集紡織品上不同織物品種的30倍清晰圖像。
6.4.2 圖像采集范圍至少包含一個組織循環。如循環尺寸較大，則補充采集20倍圖像。
6.4.3 對于緞類等紗線細、密度大的織物，應再補充采集50倍清晰圖像。
6.4.4 提花織物采集的圖像區域應包括地部與花部兩種組織結構。
6.4.5 對于重組織織物盡可能采集反面圖像。
7 圖像存檔形式
7.1 圖片命名
文物號-文物名-纖維1000x-順序號
文物號-文物名-經/緯線100x-順序號
文物號-文物名-組織30x-順序號
7.2 圖片保存
每件文物建一級文件夾，以文物號命名。所采集的纖維、紗線及組織結構信息建二級文件夾，以采集內容命名，所采集圖像分別存入各自文件夾。
（資料性附錄）
紡織品顯微圖像采集照片示例

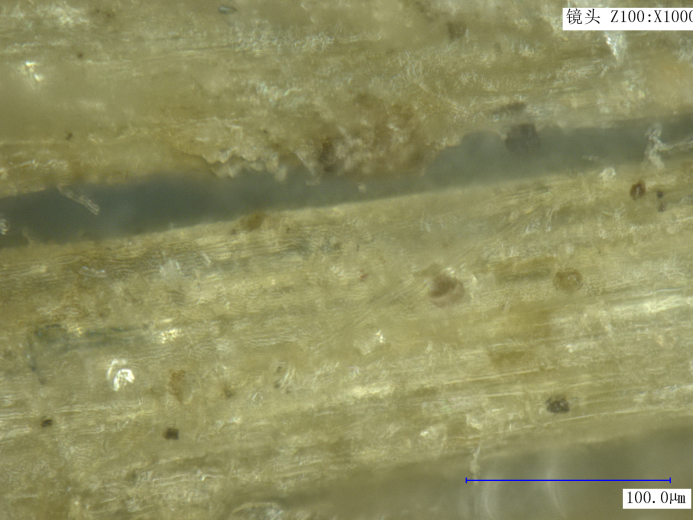

A1 纖維圖像（1000倍）
w000251-月白素羅單袍-纖維-1000x

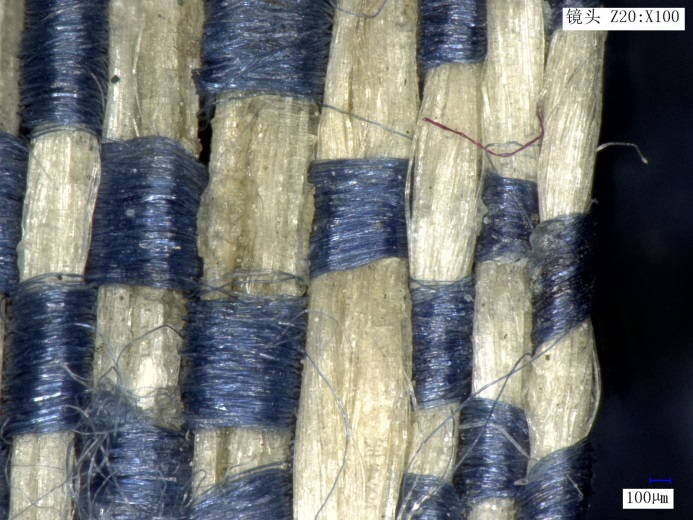

A2 紗線圖像（100倍）
W000171-藍色素羅單袍-經/緯線-100x

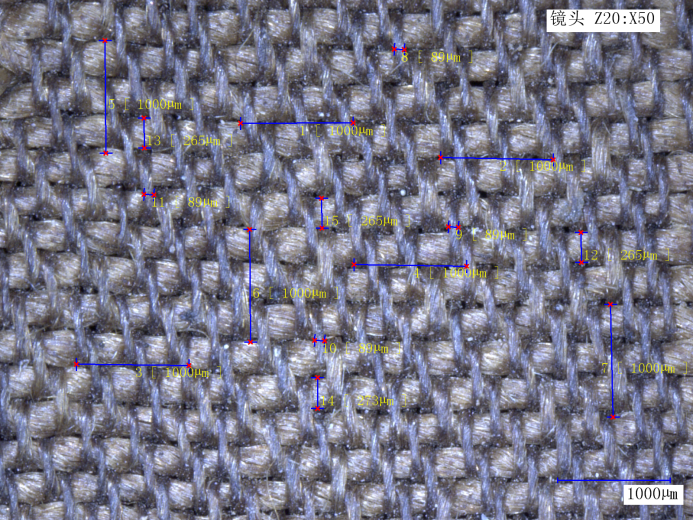

A3 紗線投影寬度測量圖像（50倍）
3240-元代彩繡花卉星點紋緞鞋面-紗線測量-50x

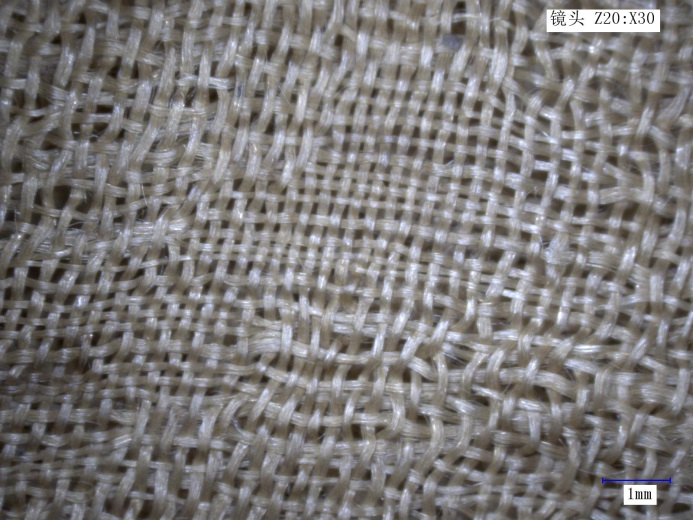

A4 組織結構圖像（30倍）
2508-唐代暗花綺綿袍-面料組織結構-30x

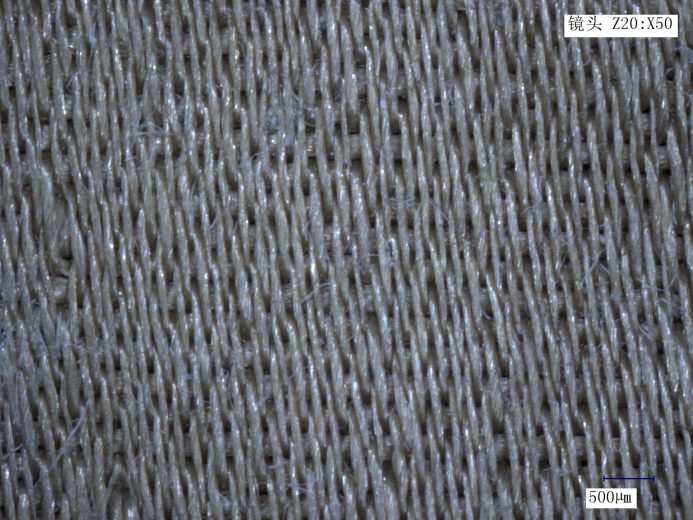

A5 組織結構圖像（50倍）
23-緞面繡鞋-面料組織結構-50倍
