紡織品文物形制圖像繪制和標注標準
本標準規定了紡織品文物形制圖繪制時的相關術語、采集內容、圖片格式、記錄方法和標注規則。
本標準主要適用于以CorelDRAW和Photoshop軟件繪制形制圖。
下列文件中的條款通過本標準的引用而成為本標準的條款。凡是注日期的引用文件，其隨后所有的修改單（不包括勘誤的內容）或修訂版均不適用于本標準，然而，鼓勵根據本標準達成協議的各方研究是否可使用這些文件的最新版本。凡是不注日期的引用文件，其最新版本適用于本標準。
FZ/T 90011-1991 繪制標準件工作圖的規定
FZ/T 01090-2008 機織物結構分析方法植物組織圖與穿綜、穿筘及提綜圖的表示方法
GB/T 18894-2002 電子文檔歸檔與管理規范
GB/T 11821-2002 照片檔案管理規范
3 術語和定義
下列術語和定義適用于本標準。
3.1 紡織品文物 textile relics
主要指以絲、棉、麻等天然纖維為基本材質的文物。包括天然纖維原料、平面或立體織物以及織物制成品。
3.2 紡織品類別 types of textiles
紡織品可分為纖維類、織物類、服裝類、飾品類和其它。
3.3 紡織品形制圖 shape figures of textiles
對紡織品形狀、構造、款式進行圖形描述和繪制，包括紡織品外輪廓線、內部拼縫線、透視線跡及各類配件，如紐扣、系帶等，將紡織品各部分的原貌或現狀通過圖形的形式描繪出來。
3.4 輪廓線 contours of the textlies
構成紡織品原狀或現狀的邊緣外部線條，是對廓形的勾勒。
3.5 拼縫線 sewing lines
指紡織品內部多塊同一面料或不同面料拼接處的縫紉線跡。
3.6 透視線 perspective line
根據透視的原理，用線條在平面上表現紡織品的空間位置距離。
4 圖像繪制軟件
CorelDRAW和Photoshop
5 圖像繪制范圍
對立體、平面類紡織品（織物類、服裝類、飾品類及其他類別的紡織文物）進行形制圖繪制。
6 圖像采集標準
6.1 限定形制圖繪制范圍
打開CorelDRAW軟件，創建一個長21cm，寬19cm的方框并鎖定該對象，使要畫的文物形制圖在該范圍內完成，且盡量在該范圍內最大化。
6.2 繪制文物形制圖
6.2.1
若文物形制較完整，且文物照拍攝正、直，可直接將文物照導入軟件中，做透明化處理后鎖定，用貝塞爾工具，在文物照上描邊繪制雛形。外輪廓黑色，線粗0.25mm，內輪廓及布料拼縫線黑色，線粗0.18mm，附加縫綴物（如補子）40%黑色，線粗0.18mm。如有疊壓的部分，里層被壓處需畫出透視，應用長短一致的虛線表示，虛線黑色，線粗0.18mm；如有折疊痕跡，折疊處應用一短一長的虛線表示，虛線黑色，線粗0.18mm。完成后做局部修改調整以形成最終文物形制圖。
6.2.2
若文物形制較完整，但文物照拍攝扭曲變形，可先在Photoshop軟件中對其進行整形操作，保存后將新的文物照導入CorelDRAW，按操作步驟6.2.1完成形制圖。
6.2.3
若文物形制十分殘破，可現在白紙上畫好形制圖后掃描入電腦，導入CorelDRAW中，按操作步驟6.2.1繪制形制圖。
6.3 標注文物尺寸
如有尺寸，需標注。標尺線選用超細箭頭，黑色，線粗0.13mm，標注的數字字體Times New Roman，9號字，盡量在文物外標注。
6.4 后期調整
在完成繪圖后，將6.1中設置的21×19cm的方框解除鎖定并刪除。將所有線條及尺寸標注一起選中后群組對象，使所有對象成為一個整體。
7 圖像存檔形式
7.1 圖片命名
序號-文物號-文物名（必要時需包括位置信息，如正面、反面、里襟、門襟等）。
7.2 圖片保存
完成形制圖繪制后，選擇“導出”按鈕保存文件，保存時勾選“保持縱橫比”、“光滑處理”、“應用ICC預置文件”，分辨率300dpi，子格式為“標準4:2:2”。
附錄A
（資料性附錄）
完成圖示例

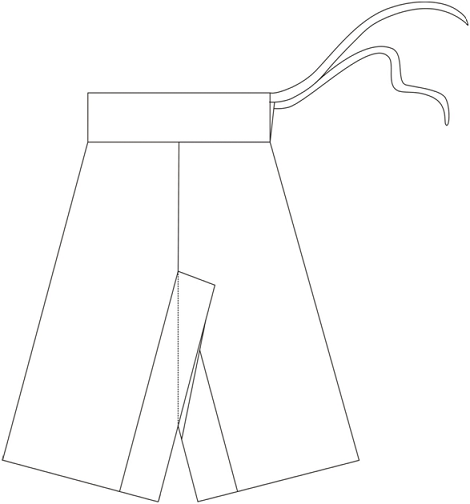

保存文件名：1-廠1：3943-宋褐色絹夾褲
（襠部重合處用長短一致的虛線表示）

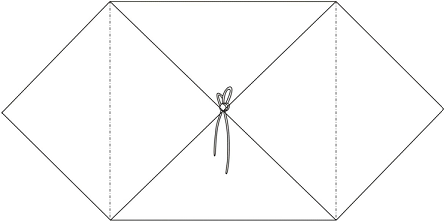

2-廠1：4163-宋褐色紗包裹巾
（左右兩處原為折疊痕跡，用一長一短的虛線表示）
3-w000181-茶色妝花紗方倭角雙鳳紋補短褂
（補子用40%黑色表示，標尺盡量在文物外標注）
